Quels tuyaux choisir pour installer un poêle à bois
Le bon choix de conduits d’évacuation de fumée
L’installation d’un poêle à bois comme chauffage implique d’effectuer un raccordement à des conduits pour l’évacuation des fumées. Le choix du tuyau s’effectue en fonction de plusieurs critères, dont le type d’appareil, les matériaux de la paroi, du plafond ou de la toiture, les réglementations, le prix ou d’éventuels travaux supplémentaires. Les conduits jouent un rôle essentiel dans l’efficacité, mais aussi la sécurité et l’esthétique d’un chauffage au poêle à bois.
Que ce soit pour le tubage d’un conduit de cheminée ou une installation complète, vous devez comprendre les éléments qui influent sur le choix de la fumisterie. Suivez nos conseils pour vous aider à choisir vos conduits d’évacuation de fumée.
Choisir les bons tuyaux d’évacuation pour un poêle à bois

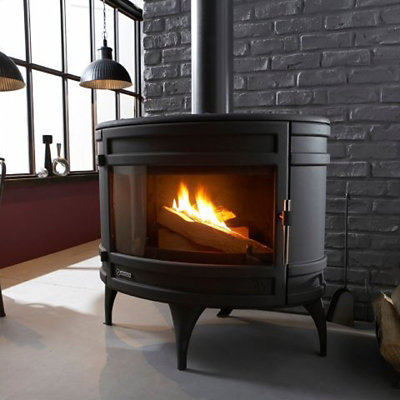

Le fonctionnement d’un poêle à bois
-

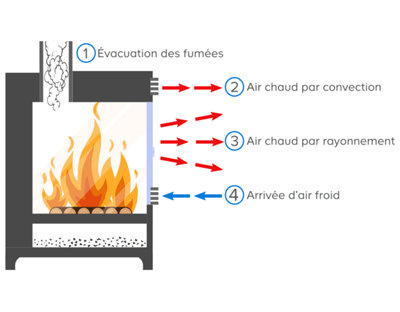

La combustion et l’évacuation des fumées
Contrairement aux autres systèmes de chauffage à bois (poêle à granules, chaudière à bois), le poêle à bois bûches fonctionne de manière mécanique. L’allumage, le (re) chargement en combustible (bois) et le réglage de l’entrée d’air comburant sont manuels.
Il fonctionne comme un insert de cheminée fermé. Installer ce type d’appareil ne nécessite pas obligatoirement un branchement électrique contrairement à un poêle à granules par exemple.
Le fonctionnement est simple : une fois allumées, les bûches de bois se consument dans le foyer, à condition que l’arrivée d’air comburant soit suffisante (l’arrivée d’air froid est gérée par une ouverture à régler manuellement).
La fumée de combustion est évacuée jusqu’à l’extérieur de la maison, acheminée par le conduit.
Un bon tirage dans le conduit d’évacuation participe à la bonne combustion.
II existe deux modes de diffusion de la chaleur pour ce type de poêle :
- Le rayonnement avec une chaleur diffusée directement dans la pièce autour du poêle.
- La convection avec température répartie dans la pièce grâce à un mouvement d’air qui diffuse la chaleur.
-
La réglementation

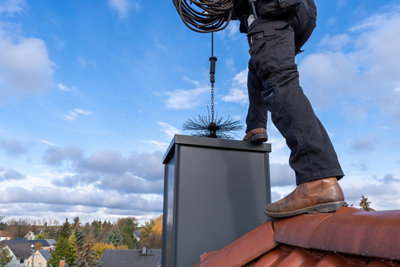

La norme NF DTU 24.1 est le texte de référence pour les ouvrages de fumisterie. Ce texte fixe les règles de conception et de mise en œuvre des conduits de raccordement et des conduits de fumée.
Voici quelques-unes des principales règles à connaitre :
- Le dépassement de faitage : l’orifice d’évacuation de la sortie de toit doit être situé à une hauteur supérieure ou égale à 40 cm par rapport au faitage, sauf si la pente est inférieure à 15°. Dans ce cas, l’orifice d'évacuation de fumée de la sortie de toit doit être situé à au moins 1,20 m au-dessus de la toiture.
- Le dévoiement des conduits : pas plus de 2 dévoiements autorisés. L’inclinaison maximale de la partie dévoyée est de 45°. La partie dévoyée doit rester inférieure ou égale à 5 m de hauteur.
- Les distances de sécurité par rapport aux matériaux combustibles.
- Le ramonage annuel du conduit par un professionnel.
- Le tube doit comporter une plaque signalétique.
Le système d’évacuation des fumées se compose de trois éléments bien distincts qu’il convient de connaitre pour réussir son installation :
- Le conduit de raccordement entre la buse de l’appareil de chauffage et le conduit de fumées.
- Le conduit de fumées qui est le tube qui part depuis le haut du conduit de raccordement jusqu’à la sortie sur la toiture.
- La sortie de toit (ou souche de toit) positionnée en toiture et pour laquelle il faudra respecter la réglementation liée au dépassement de faitage.
Il est primordial de toujours suivre les notices d’instructions fournies par le fabricant de l’appareil et des conduits de cheminée.
Comment choisir les conduits d’évacuation ?
En quoi consiste le tubage ?
Un tubage consiste à insérer un tuyau indépendant dans un conduit de cheminée existant. L’objectif du tubage est de permettre l’évacuation des fumées de manière sécurisée et optimale tout en maintenant une combustion efficace grâce à son étanchéité. Le rendement sera meilleur et le ramonage facilité.
Le tubage des conduits de cheminée est obligatoire dans les bâtiments neufs et pour un foyer fermé comme un insert ou les poêles à bois. De plus il s’avère indispensable dans une installation ancienne lorsque l’étanchéité ou la résistance à la chaleur ne sont pas garanties.
> Découvrez tous les raccordements pour poêle à bois

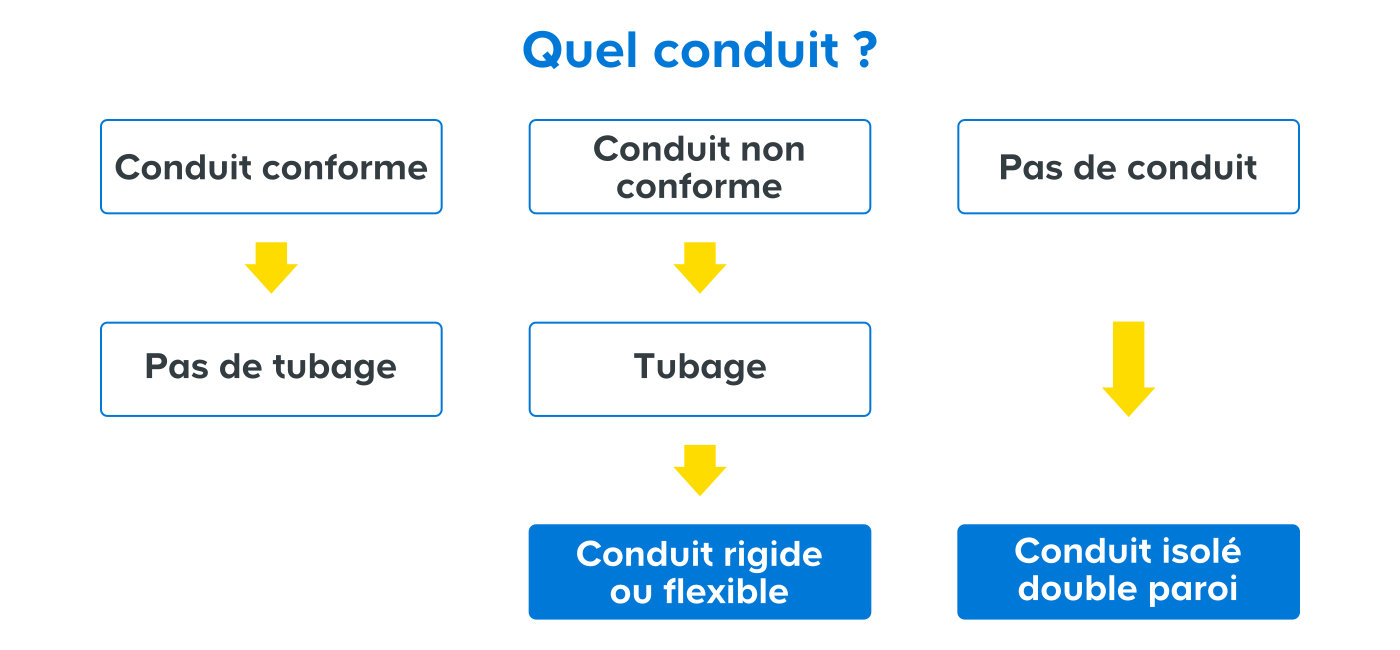

Si le tubage des conduits de cheminée d’un poêle à bois doit être exclusivement en inox, il peut être réalisé de différentes manières selon l’installation existante.

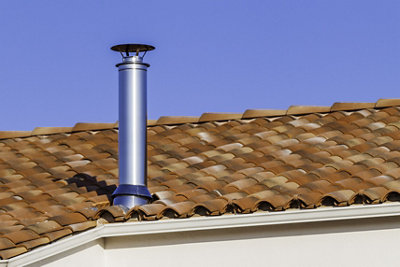

- Le conduit est existant et conforme
C’est le cas dans les constructions neuves quand un conduit « en attente » a été réalisé ou lorsque vous changez de poêle. Dans ce cas, vous pouvez directement passer au raccordement.
- Le conduit est existant, mais non conforme
C’est souvent le cas dans les maisons anciennes qui possèdent un conduit traditionnel qui a été utilisé pour la cheminée ou la chaudière. Le conduit est réalisé en briques ou maçonné, mais son étanchéité n’est souvent plus assurée, il convient alors de le tuber avec un conduit en inox rigide ou flexible.
- Il n’existe pas de conduit
Dans ce cas, il ne s’agit pas d’un tubage, mais vous devez installer tous les conduits de cheminée. On peut retrouver cette situation dans certaines maisons récentes ou de maisons dont l’ancien conduit a été soit bouché, soit positionné à un endroit non stratégique de la maison. Dans ce cas, il convient de créer un conduit de cheminée complet à l’aide d’un conduit double paroi isolé (voire triple paroi) en passant par l’intérieur ou l’extérieur.
Que choisir : les conduits rigides ou flexibles ?
Lorsqu’un conduit existant n’est pas conforme, il convient de le tuber avec un tuyau inox rigide ou flexible selon la configuration du conduit de cheminée.
Pour choisir les conduits et accessoires adéquats, il est important de se poser les bonnes questions.

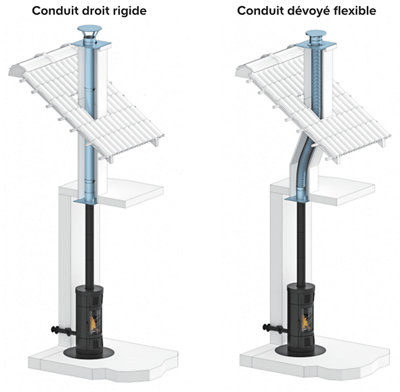

- Le conduit existant est-il droit ou dévoyé ?
Il existe deux sortes de configuration de conduits : le conduit peut être droit ou dévoyé, c’est-à-dire constitué d’un ou plusieurs coudes.
Dans le cas d’un conduit droit, un conduit inox rigide peut être introduit sur la hauteur nécessaire.
Dans le cas d’un conduit dévoyé, c’est-à-dire non rectiligne sur toute sa hauteur, l’insertion d’un élément rigide est impossible.
Il faudra donc opter pour un conduit flexible.

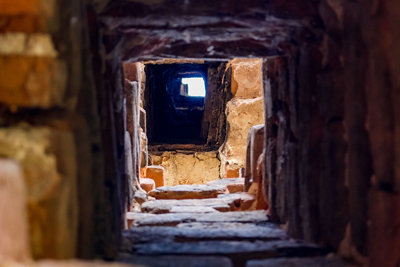

- Quelle est la hauteur du conduit à tuber ?
Pour connaitre le nombre d’éléments droits rigides ou la longueur du tubage flexible ainsi que les accessoires bas et haut à utiliser, il convient de mesurer la hauteur nécessaire.
La mesure doit être prise entre le plafond situé au-dessus du poêle jusqu’à la sortie de cheminée sur la toiture (tenir compte de la réglementation en vigueur, soit une distance supérieure ou égale à 40 cm par rapport au faitage).
Le chapeau de cheminée sera à rajouter au-dessus du tubage.
Quelles sont les 2 questions importantes pour choisir son tubage ?
- Quelle est la section intérieure du conduit à tuber ?
Les tuyaux inox doivent s’adapter au diamètre intérieur des conduits qui peuvent être de diamètres variés. Pour des conduits maçonnés trop grands, il est conseillé d’installer un conduit isolé.
- Quel est le diamètre du conduit de raccordement ?
La section du conduit de raccordement doit être supérieure ou égale au diamètre de sortie du poêle à bois. Il est conseillé de tuber avec un conduit de la même section que celle du raccordement (souvent 150 mm) même si le conduit d’évacuation des fumées peut être légèrement plus grand (par exemple 180 mm).

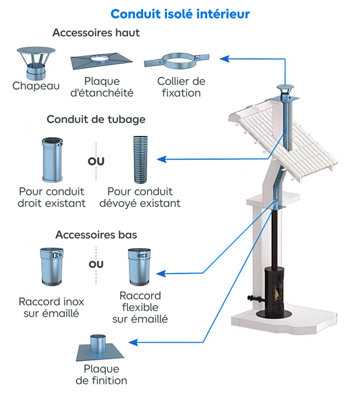

Quels sont les éléments importants d’un tubage de conduit ?
- Les accessoires hauts :
Ce sont les éléments de finition visibles qui permettent de finaliser le tubage sur le toit de la maison. On trouve la plaque d’étanchéité, le collier de serrage et le chapeau.
Il existe plusieurs modèles permettant de s’adapter à la cheminée, mais aussi à l’esthétique de la maison.
- Le conduit de tubage (ou conduit de fumée) :
Le conduit sera soit en inox rigide soit flexible pour les conduits dévoyés.
Le conduit de tubage est fixé en haut par le collier de fixation et raccordé en bas par un adaptateur.
- Les accessoires bas :
Les accessoires bas sont constitués d’adaptateurs appelés « raccords inox sur émaillé » pour les tubages rigides et « raccords flexibles sur émaillé » pour les tubages flexibles.
Une plaque de finition permet de finaliser l’installation au plafond de façon esthétique.
Comment installer un conduit isolé lorsque le tubage n’est pas possible ?
Lorsqu’aucun conduit n’est existant, on ne parle plus de tubage. Il est alors nécessaire d’effectuer des travaux d’installation de conduits de fumée et de créer un accès au toit par l’intérieur ou par l’extérieur.
Il faut traverser un éventuel sol ou plafond et les combles avant d’atteindre la toiture. Le choix de l’installation se fera en fonction de la situation du poêle ou de l’appareil et de la configuration de la maison.

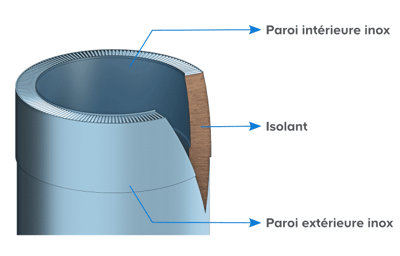

Le conduit intérieur devra être isolé ce qui assure la sécurité de l’installation et permet ainsi de passer par des combles aménageables sans avoir besoin de créer un conduit maçonné.
On parle alors de conduit à double paroi en opposition à la simple paroi utilisée en tubage. Ce conduit à double paroi isolé pourra être utilisé pour l’extérieur.
Le conduit isolé peut également être utilisé pour tuber un conduit maçonné existant de grande section afin d’éviter la condensation et de favoriser le tirage.
Pour parvenir à choisir la bonne taille de conduit et les accessoires adéquats, il est important de se poser les bonnes questions :

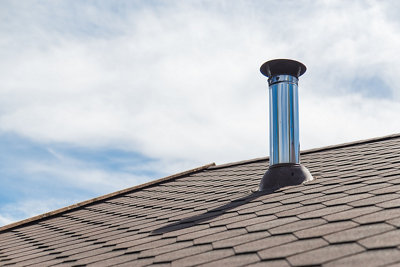

- Quelle est la hauteur du conduit de fumée double-paroi ?
Pour connaitre la taille du tuyau isolé ainsi que les accessoires bas et hauts à utiliser, il convient de mesurer la hauteur nécessaire. Pour le conduit double paroi passant en intérieur, la mesure doit être prise entre le plafond situé au-dessus du poêle jusqu’à la sortie de toit qui devra être supérieure ou égale à 40 cm par rapport au faitage.
En ce qui concerne le conduit isolé extérieur, il faudra mesurer à la verticale au niveau du mur extérieur la hauteur entre la sortie de mur jusqu’à la sortie de toit qui devra également être supérieure ou égale à 40 cm par rapport au faitage.
- Quelle est la nature de la couverture et la pente du toit ?
Du type de couverture utilisée pour la toiture (tuiles, ardoises, bac acier, etc.) et de la pente du toit dépendront la forme, la taille et la réalisation de l’embase.
En effet, les embases seront différentes pour un toit en tuiles, en ardoises ou un toit plat.
- Quel est le diamètre du conduit de raccordement ?
Il est conseillé d’installer un conduit de la même section que celle du raccordement de l’appareil même si le conduit d’évacuation des fumées peut être légèrement plus grand.

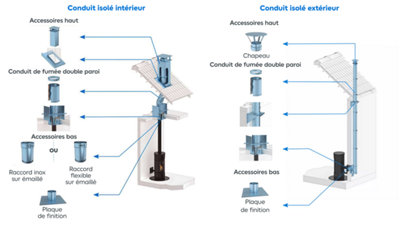

Quels sont les différents éléments d’un conduit isolé ou double paroi ?
- Les accessoires hauts :
Ce sont les éléments de finition qui permettent de finaliser le tubage sur la toiture. On trouve l’embase, la sortie de toit pour le tuyau intérieur et le chapeau pare-pluie pour le conduit extérieur.
- Le conduit de fumée :
Le conduit isolé est fixé en haut par le collier de fixation et raccordé en bas par un adaptateur. Pour le conduit extérieur, il est soutenu par un support de conduit. Le passage entre les murs extérieurs ou intérieurs est doublé par une coquille isolante destinée à traiter les ponts thermiques.
- Les accessoires bas :
Les accessoires bas sont constitués d’adaptateurs appelés raccords inox. Une plaque de finition permet de finaliser l’installation au plafond ou au mur de façon esthétique. Le conduit de raccordement permet ensuite de relier le conduit de fumée à l’appareil.
Comment choisir son tuyau de raccordement au poêle à bois ?
Le conduit de raccordement permet de transporter les fumées du poêle à bois vers le conduit d’évacuation des fumées, ce n’est pas un simple tuyau de poêle. Pour son installation, il faut respecter les normes de sécurité et la réglementation (normes NF DTU 24.1 et 24.2).
La réglementation en vigueur stipule que :
- Le diamètre du conduit de raccordement ne doit pas être d’un diamètre inférieur à celui de la buse de sortie de poêle.
- Le conduit de raccordement ne doit jamais être utilisé pour tuber un conduit de cheminée.
- Le conduit de raccordement doit respecter une distance de sécurité vis-à-vis du mur et des matériaux combustibles. Il faut l’installer à une distance d’un minimum de 3 fois le diamètre du mur.
Selon l’esthétique que vous recherchez pour votre installation, la fumisterie de raccordement peut être un tube émaillé ou acier.
Le choix peut dépendre également du prix des produits.
Il existe des solutions innovantes dédiées aux nouvelles normes de construction très exigeantes et aux logements ne permettant pas le raccordement à l’air extérieur. Par exemple, on trouve les conduits à triple paroi qui permettent à la fois l’évacuation des fumées et l’arrivée d’air nécessaire à la combustion.
Quelles sont les questions à se poser pour choisir son tube de raccordement ?
Pour parvenir à choisir le conduit de raccordement et les accessoires adéquats, il est important de se poser les bonnes questions :

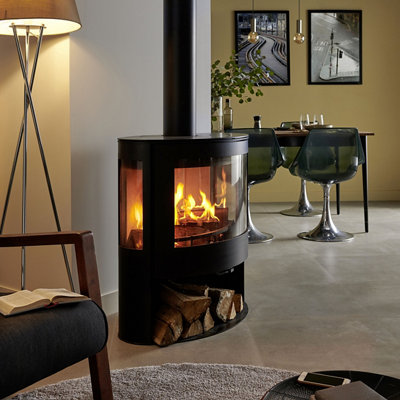

- Quel est le diamètre de sortie de la buse du poêle ?
Il existe un grand nombre de diamètres de sortie pour les poêles à bois. Les dimensions des produits vont de 120 à 200 mm, même si le diamètre standard tend à mesurer 150 mm. Pour votre sécurité, il est interdit d’utiliser un conduit de raccordement de diamètre inférieur à celui de la buse.
- Quelle est la hauteur disponible entre la buse de sortie et le plafond ?
Pour connaitre le nombre d’éléments de raccordement, il convient de mesurer la hauteur nécessaire. La mesure doit être prise entre le plafond situé au-dessus du poêle à bois jusqu’à la buse de sortie de l’appareil. Si la buse est placée derrière le poêle, un coude devra être utilisé.
- Quel est le diamètre du conduit ?
Si le diamètre du conduit de raccordement et des fumées est le même, seul un raccord conduit émaillé/conduit sera nécessaire. Si le conduit d’évacuation des fumées est plus large, il faudra utiliser un adaptateur. Attention, la taille du conduit des fumées doit être égale ou légèrement supérieure à celle du conduit de raccordement.
Quels éléments prévoir pour le raccordement ?
Le raccordement du poêle à bois au conduit de cheminée est constitué de plusieurs éléments.
- Le conduit de raccordement :
Le conduit est généralement émaillé ou en acier. Il sera fixé en partie haute au raccord inox ou flexible raccordé au conduit.
- Les accessoires bas :
L’utilisation d’un adaptateur sera nécessaire au branchement sur la buse de sortie des fumées du poêle à bois.
Zoom sur les arrivées d’air
Un poêle à bois a besoin d’air pour permettre la combustion. Selon la configuration de la maison, l’air peut être pris à l’intérieur ou à l’extérieur du logement.
Un logement ancien dépourvu de VMC pourra utiliser l’air intérieur tout en veillant à ce que les fenêtres soient pourvues de grilles d’aération en partie haute.
Les maisons récentes devront privilégier les entrées d’air extérieur afin de favoriser performance thermique et confort. En effet, l’arrivée d’air directement de l’extérieur évite la dépression dans le logement et l’utilisation de l’air chauffé au préalable.
Pour une arrivée d’air extérieur, il est nécessaire de raccorder le poêle à bois avec un conduit de raccordement d’air branché sur le poêle. Le choix du diamètre se fait en fonction de la sortie d’air du poêle. Le chauffage utilisant des poêles à granules ou à bois se généralisant, des solutions plus efficientes permettent de réduire leur consommation d’énergie.
C’est le cas par exemple du conduit à triple paroi qui assure l’arrivée d’air et l’évacuation des fumées dans un même tuyau.
Le choix des tuyaux de fumisterie pour un chauffage à bois dépend grandement de la présence d’un conduit de cheminée, de sa taille et de son état. Vous pouvez aussi adapter votre poêle à bois en préférant une taille de sortie qui correspond à celui de votre conduit de cheminée. Ainsi les poêles à granules possèdent généralement des diamètres de sortie plus petits.
