Comment installer des panneaux solaires plug and play

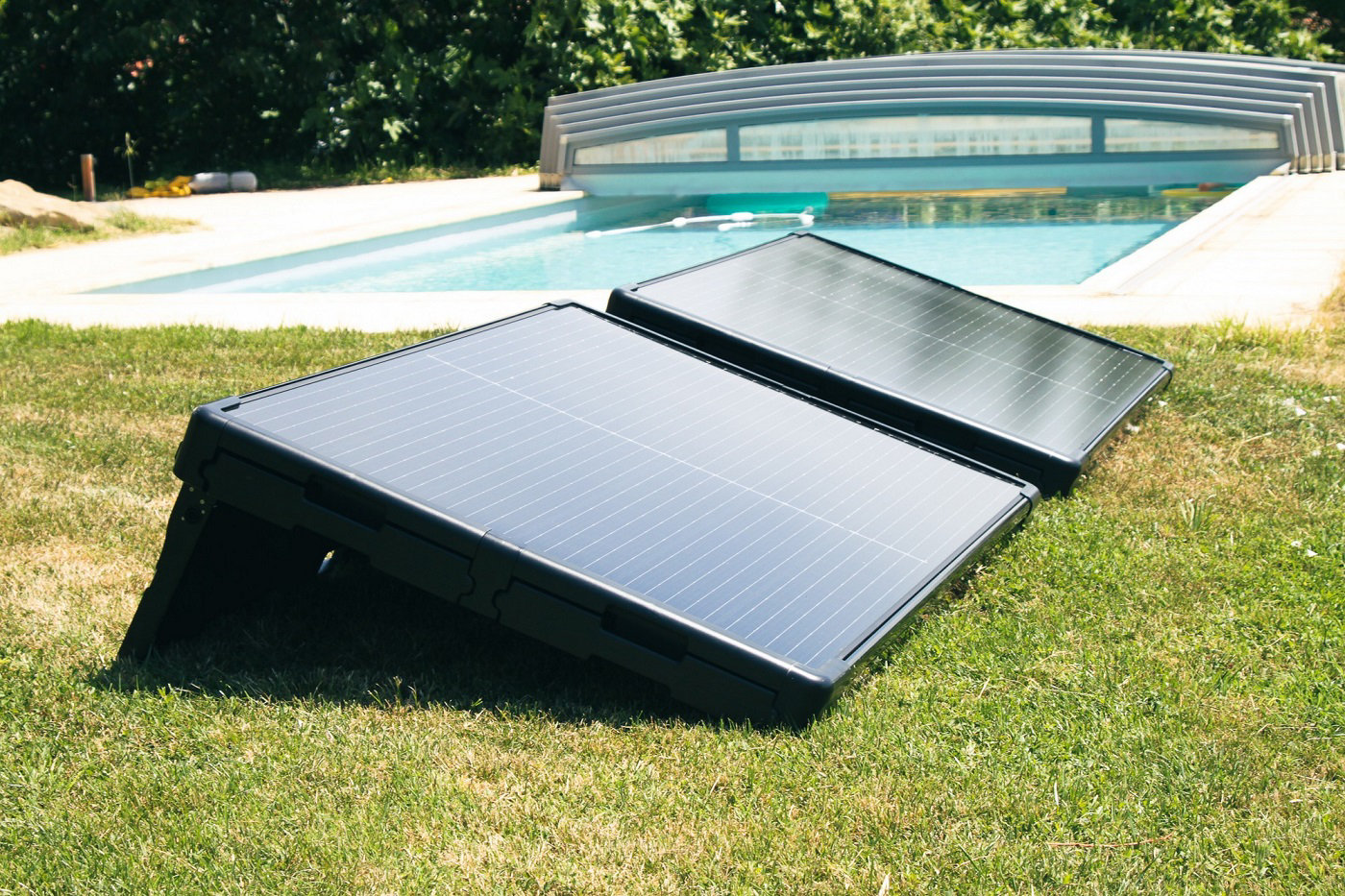

L'installation de panneaux photovoltaïques prête à poser
Avec le prix de l’électricité qui s’envole et la possibilité de profiter d’une énergie solaire gratuite et écologique, l’installation de panneaux photovoltaïques se présente comme une solution idéale. L’autoconsommation promise par ces panneaux solaires doit cependant souvent s’accompagner d’un montage complexe sur la toiture de la maison. Heureusement, il existe des panneaux solaires plug-and-play pour profiter rapidement d’une production d’électricité gratuite.
Disponible sous forme de kits avec micro-onduleurs intégrés et parfois une batterie de stockage, ce système se pose facilement en quelques étapes simples.
Voici notre guide pour comprendre comment installer des panneaux solaires plug-and-play.
Comment installer des panneaux solaires en kit dans sa maison
Quel est le principe du panneau solaire plug and play ?
- Les panneaux photovoltaïques prêt-à-poser ou plug and play
Les panneaux solaires plug-and-play tiennent leur nom de l’anglais qui signifie : brancher et utiliser.
En effet, ce système simple propose de poser des panneaux photovoltaïques dans le jardin de la maison, voire sur une toiture plate, de brancher le micro-onduleur intégré et de le relier sur une prise de la maison pour pouvoir l’utiliser immédiatement.
Le système produit de l’électricité qui est intégrée dans le réseau de la maison et utilisée en priorité par les équipements branchés.
La plupart des kits plug and play disposent d’une prise connectée qui permet de mesurer la production et de la contrôler à l’aide d’une application.
À noter que la puissance d’un panneau solaire plug-and-play branché sur une prise a une puissance limitée à 600 Watts

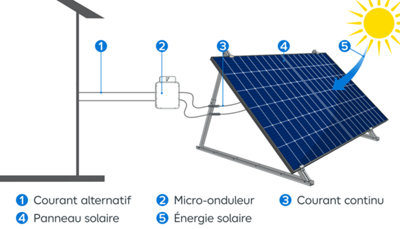

- La production d’électricité par des panneaux solaires plug and play
Un panneau solaire récupère l’énergie solaire par des cellules photovoltaïques qui la transforme en électricité sous forme de courant continu.
Les micro-onduleurs transforment cette électricité en courant alternatif compatible avec le réseau de la maison. La production est consommée par le réseau domestique ou stockée dans une batterie, ou perdue.
Sous certaines conditions, il est possible de revendre le produit excédentaire à l’autoconsommation à votre fournisseur d’énergie.
Comme le courant électrique emprunte toujours le chemin le plus court, l’électricité issue de la production de vos panneaux solaires sera utilisée en premier par votre réseau électrique.
Vous pouvez également faire le stock d’électricité sur une station électrique afin de l’utiliser la nuit.
Quelles sont les précautions pour installer un kit panneau solaire plug and play ?
La prise électrique sur laquelle vous allez brancher le kit doit répondre à des normes. Elle doit être sous la protection d’un disjoncteur 16A et la protection d’un disjoncteur différentiel 30 mA sur la rangée.
La prise elle-même doit disposer de 2 phases et d’une liaison à la terre. Le circuit doit être câblé en section de fils de 1,5 mm² minimum ou 2,5 mm² pour brancher plusieurs kits solaires en série.
Enfin, si la prise est à l’extérieur de la maison elle doit avoir un indice de protection de 44 minimum (IP44).

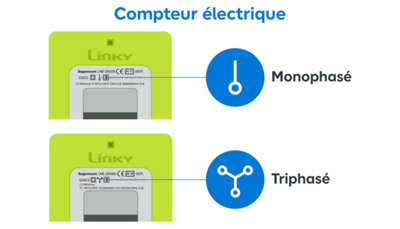

Enfin, vérifiez si votre réseau domestique est câblé en triphasé ou en monophasé.
C’est important pour déterminer à quelle phase relier votre kit panneau solaire dans le cas d’une maison alimentée en triphasé.
En effet, pour un réseau câblé en triphasé, vous devez faire le choix de relier la prise sur une phase à laquelle sont raccordés des équipements fonctionnant le jour.
Sur des installations en monophasé, aucun problème de choix. Si vous n’avez pas l’information, elle est notée sur le compteur Linky.
Comment installer les panneaux solaires plug and play UltraWatt sur le sol du jardin
L’installation de panneaux solaires plug and play est très facile si vous décidez de les installer sur le sol du jardin à proximité de la maison. Le montage est possible sur la toiture plate d’un abri ou d’un garage, mais sur un toit couvert de tuiles, il est préférable d’avoir l’avis d’un professionnel.
Pour ce système UltraWatt prémonté, l’installation ne prend que quelques minutes.
En effet, à la livraison le kit est replié sur son support et vous n’avez qu’à le déplier.
Le micro-onduleur déjà monté en atelier et intégré dans la structure bénéficie d’une garantie de 15 ans.

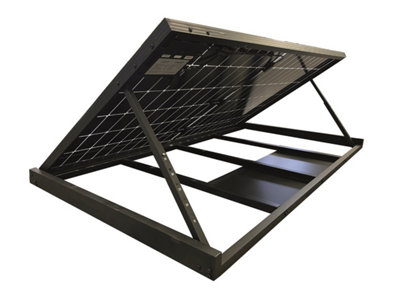

- Étape 1 : déplier le panneau solaire
Installez-vous sur une surface plane et stable.
Relevez le panneau solaire sur son support et dépliez-le.
Clipsez la partie inclinée à l’arrière.

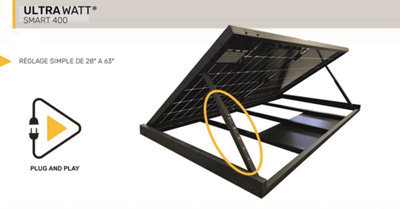

- Étape 2 : l'orientation et l'inclinaison du panneau solaire
Positionnez le panneau solaire de manière à l’orienter plein sud et si possible en évitant l’ombre de végétaux.
La notice indique l’angle d’inclinaison du panneau en fonction de la position du support incliné.
Réglez-le sur 30° en été et plutôt sur 40° en période hivernale.

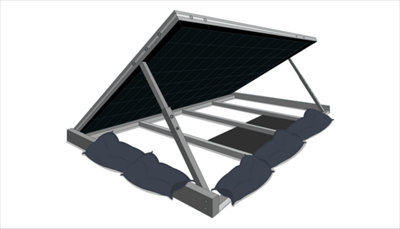

- Étape 3 : lester la structure du panneau solaire
Pour assurer la stabilité de votre kit, sans fixation au sol, installez du lest sur le cadre du panneau.
Pour cela, vous pouvez utiliser des sacs de sable, du béton, etc...

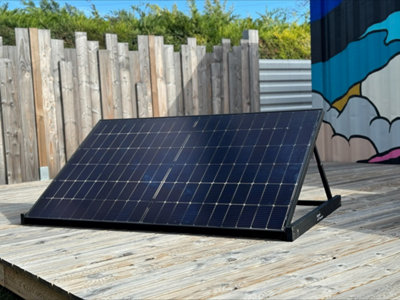

- Étape 4 : brancher le panneau solaire sur une prise de votre réseau
Installez la fiche fournie sur l’onduleur puis branchez la rallonge de plusieurs mètres sur la prise de votre maison.
Dès lors que le panneau est exposé au soleil et branché, il produit de l’électricité.
Comme celle-ci emprunte toujours le chemin le plus court, vos équipements utiliseront en priorité cette électricité verte.
Comment installer les panneaux solaires prêt-à-poser Mecafer
Autre version du système plug and play ce panneau solaire en kit se monte en quelques étapes simples.
- Quels sont les outils nécessaires pour installer un kit panneau solaire prêt-à-poser Mecafer ?
La plupart des kits disponibles dans le commerce disposent d’un cadre ou support sur lequel sont positionnés les panneaux photovoltaïques. À cela s’ajoute un micro-onduleur et vous devez brancher le système sur une prise du circuit de la maison. Le montage se résume à un assemblage, à quelques branchements et au lestage de la structure. Les outils nécessaires pour le montage sont les suivants :
Pour la manipulation des panneaux photovoltaïques fragiles, il est préférable de se faire assister par une autre personne. Pensez également à vous équiper des protections adaptées à ce type d’installation.
- Étape 1 : le montage de la structure
La structure d’un kit de panneaux solaires prêt-à-poser est habituellement un cadre métallique incliné à assembler.
La partie arrière de la structure dispose d’une vis de réglage qui permet de modifier l’inclinaison des panneaux.
L’assemblage doit se faire sur un sol stable. Vissez les éléments entre eux pour constituer les 2 supports du panneau solaire.
Une fois les 2 structures indépendantes assemblées, écartez-les de l’espacement requis pour l’installation du panneau solaire, ici 1 mètre.
Si vous choisissez de fixer les panneaux sur un sol en béton, préparez la fixation au sol, sinon vous devrez lester la structure.

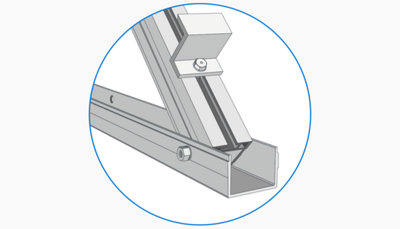

Placez les équerres supports du panneau dans les rainures de chaque profilé incliné à plus de 5 cm du sol puis glissez le panneau photovoltaïque sur ces supports.

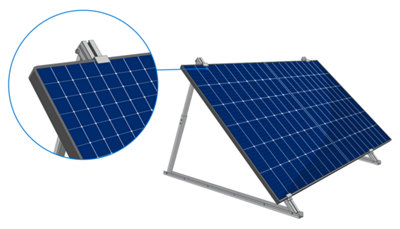

Une fois le panneau installé, installez les supports supérieurs sur les 2 profilés.
Ils vont servir à verrouiller le panneau sur la structure.
Lorsque ces équerres coulissantes sont en place, serrez les vis avec une clé.

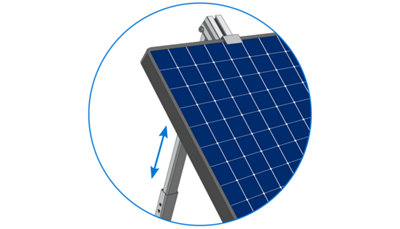

- Étape 2 : régler l’inclinaison du panneau solaire
En période estivale, l’inclinaison du panneau doit être de 30° avec une orientation vers le Sud.
Pour profiter au mieux de l’énergie solaire en hiver, vous pouvez améliorer la production en vous adaptant à un soleil plus bas et une inclinaison de 40° environ.
Les données du fabricant permettent généralement de régler la longueur de la partie ajustable pour obtenir l’angle d’inclinaison souhaitée.
Cela peut vous éviter d’avoir à mesure l’angle vous-même.
Les inclinaisons choisies dépendent de votre position géographique, de la présence d’obstacles dans le jardin (arbres, abris, etc.) et de la période de l’année.
Une fois l’inclinaison du panneau photovoltaïque réglée, vous pouvez brancher le micro-onduleur.

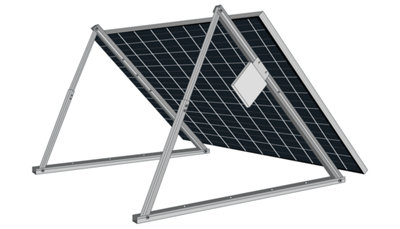

- Étape 3 : installer et brancher le micro-onduleur
Le micro-onduleur se présente sous forme de coffret étanche fixé sous les panneaux photovoltaïques.
Il est arrimé à la structure avec des vis et des boulons que vous serrez avec une clé.
Utilisez ensuite la fiche de connexion fournie pour brancher le micro-onduleur à la sortie du panneau solaire.
Pour relier plusieurs kits et entre eux, reportez-vous bien au schéma de branchement du fabricant.
Il existe des onduleurs adaptés à plusieurs panneaux solaires.
Vous n’avez plus qu’à installer le câble permettant de brancher la sortie du micro-onduleur sur la prise électrique.
Celui-ci mesure 5 mètres ce qui donne assez de longueur pour écarter les panneaux de la maison.
Lorsque le câble est installé, vous pouvez brancher le kit sur votre prise électrique.
Certains fabricants proposent l’installation d’une prise wifi connectée entre votre prise électrique et le câble venant des panneaux solaires.
Une fois en place, elle permet de prendre des informations de production et de fonctionnement à partir d’une application sur smartphone.
Dès les premiers rayons de soleil, le kit produit de l’électricité qui est reversée sans le réseau domestique.
Comment bien choisir l'emplacement des panneaux solaires plug and play

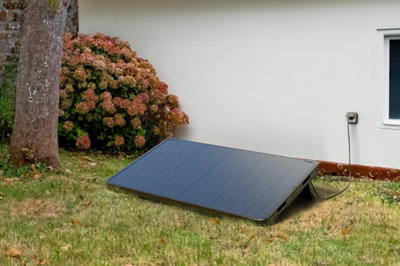

La plupart des installations plug and play sont destinées à une fixation au sol ou sur une surface plane comme une toiture plate ou un balcon.
C’est cette facilité de mise en place qui permet d’orienter les panneaux de manière optimale.
Pour obtenir un rendement maximum, les panneaux doivent être orientés vers le sud et bénéficier d’un ensoleillement toute la journée.
La pleine puissance est obtenue avec une inclinaison de 30° en été.
En hiver, avec un soleil plus rasant, il est préférable de ramener à 40° dans le sud de la France et plutôt 45° dans la partie nord.
Une des contraintes est l’exposition aux vents violents qui nécessitent des installations avec une fixation au sol ou un lestage supplémentaire.
Les panneaux solaires prêt-à-poser : allier écologie et économie
Les panneaux solaires en kit ou plug and play permettent la production d’une électricité que vous n’achetez pas à votre fournisseur d’énergie. C’est un moyen de fabriquer une électricité verte avec une énergie renouvelable : le soleil.
Cependant cette autoconsommation est limitée par la puissance des kits à poser soi-même. Pour passer à une économie supérieure, vous devrez peut-être installer des panneaux solaires sur la toiture ou sur un carport avec une puissance supérieure.

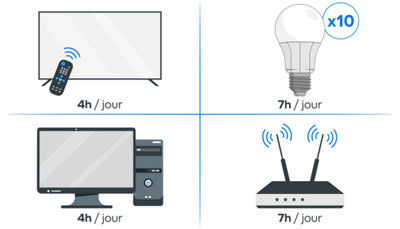

- Couvrir certains besoins électriques domestiques grâce à l’énergie solaire
Le rendement d’un panneau solaire de 400 à 600 watts permet de couvrir la consommation de certains équipements en journée.
Par exemple, le panneau bifacial UltraWatt de 400 watts peut permettre le fonctionnement d’une télévision ou d’un ordinateur pendant 4 heures/jour.
Ce système peut couvrir la production d’électricité nécessaire au fonctionnement d’un circuit d’éclairage ou réseau wifi pendant 7 h par jour.
Des économies faciles à mettre en place.
En journée, cet apport d’électricité gratuite peut permettre de soulager la consommation d’une pompe de piscine ou de la climatisation.
Les Panneaux solaires plug and play peuvent répondre également à la consommation dite passive de vos équipements (réfrigérateur, box, VMC, etc.). Cela correspond à la consommation d’appareils branchés en permanence pour un total compris entre 200 et 300 Wh.

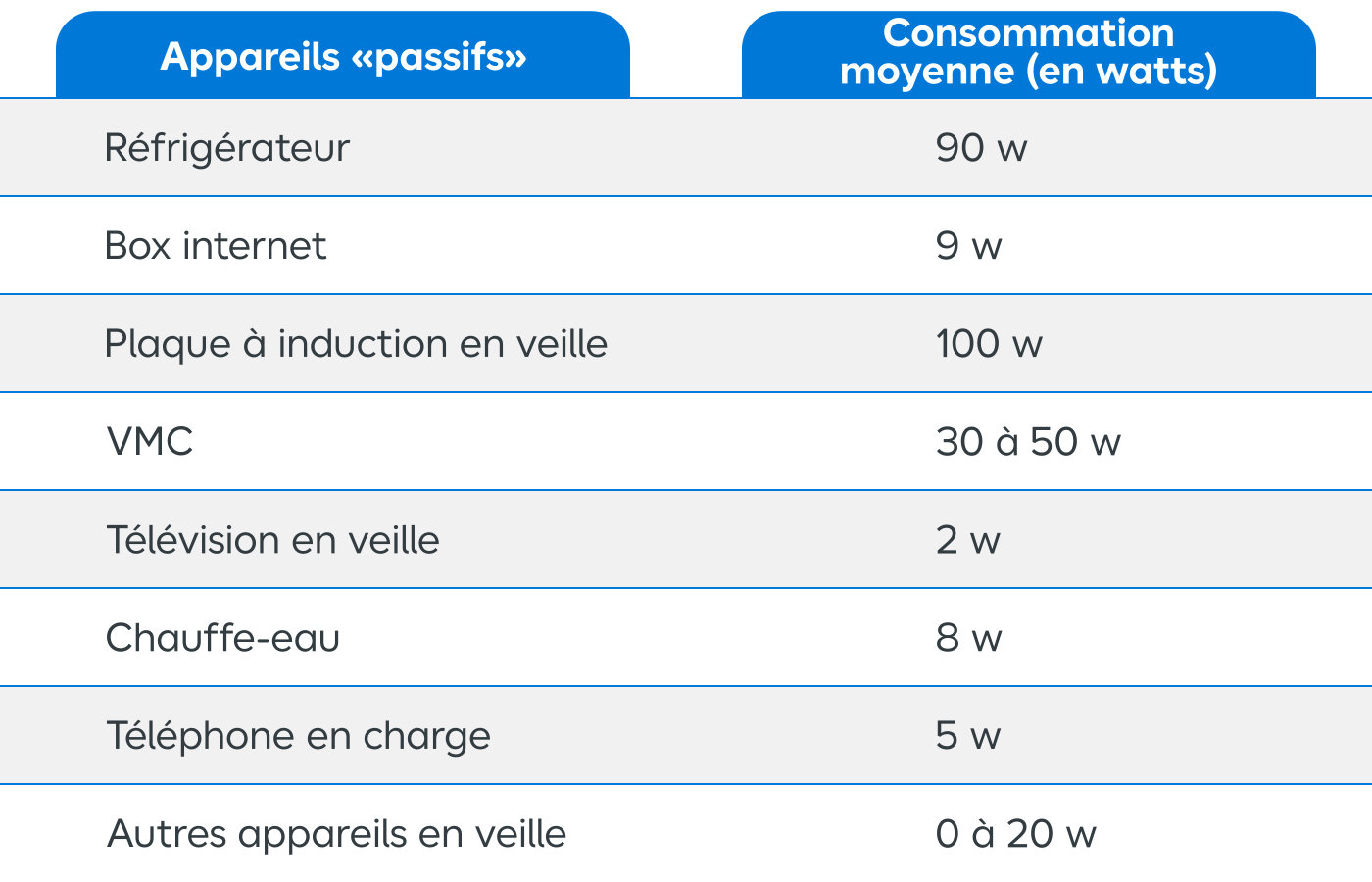

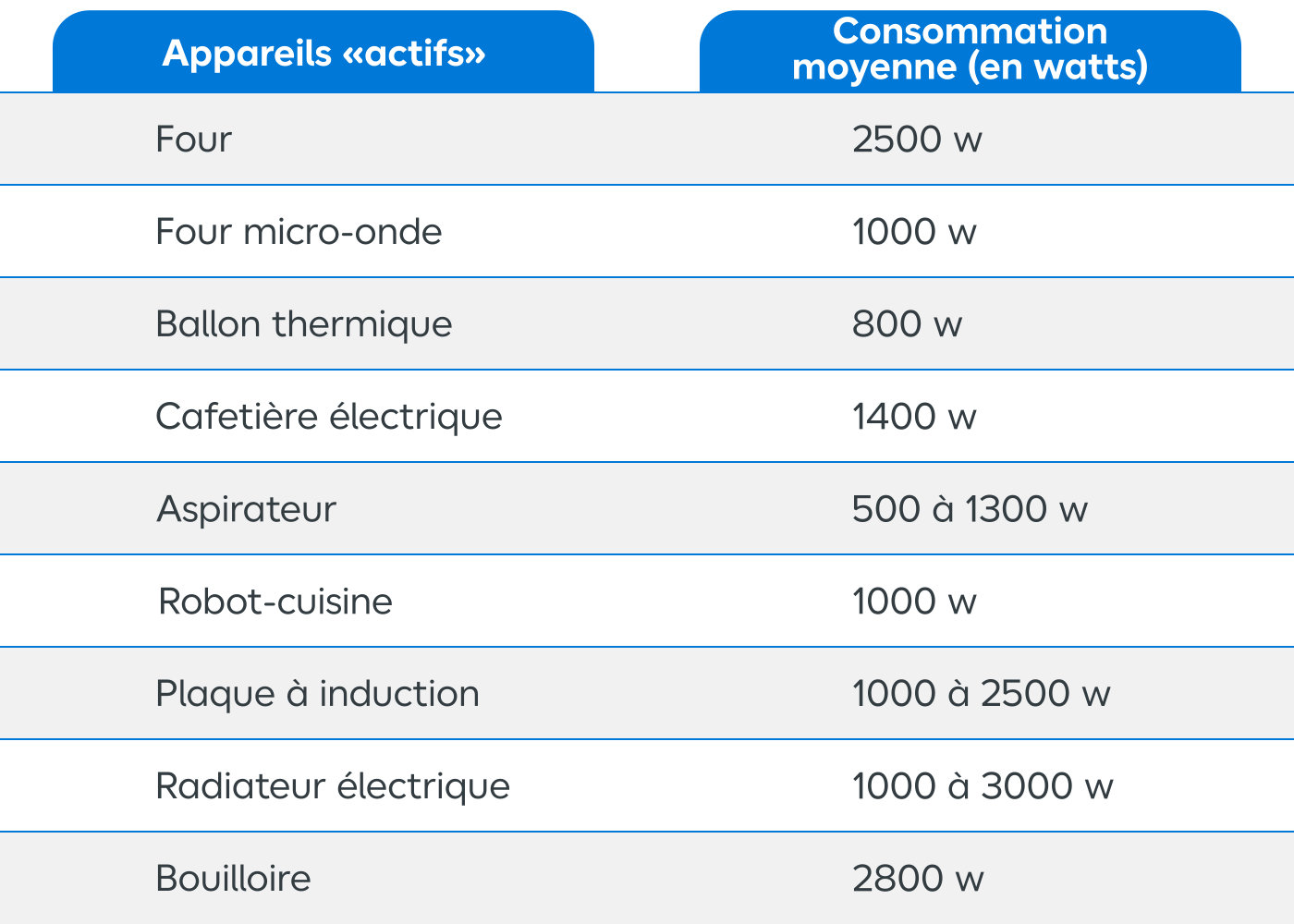

Voici un tableau récapitulatif des consommations électriques moyennes d’un foyer en France selon les appareils :
Comparativement, la consommation des appareils les plus fréquents dans les installations dépasse la puissance d’un kit plug and play.
Cependant, toute électricité produite par vos panneaux et injectée dans le réseau de la maison sera l’occasion de moins consommer pour ces appareils et de réaliser des économies.
- Stocker l’électricité sur une batterie

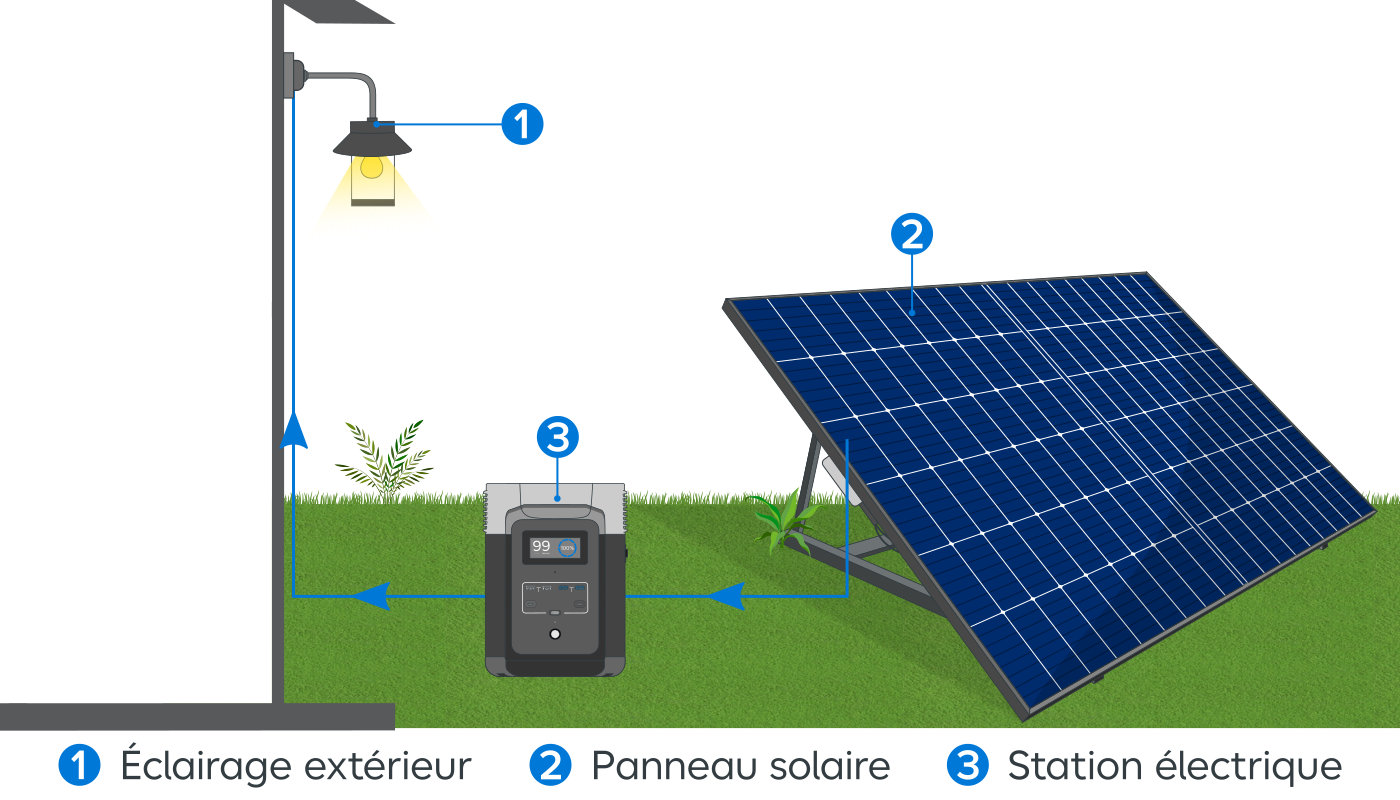

Parmi les options disponibles avec une station solaire plug and play, vous pouvez brancher une voire plusieurs batteries pour faire du stock d’électricité. En effet, ce système de station électrique peut stocker jusqu’à 1000 Watts soit 1 kW.
Associée à un panneau solaire plug and play, une station fournit une puissance de sortie telle que vous pouvez alimenter un four microonde par exemple. Stocker de l’électricité sur une station peut également vous permettre d’alimenter un circuit d’éclairage extérieur la nuit.
En associant plusieurs batteries rechargeables en moins de 6 heures, vous pouvez emmagasiner un stock et envisager de couvrir la consommation d’équipements tels que la filtration d’une piscine, un cumulus, etc.
- Revente de la production excédentaire
En France, il existe une possibilité de revendre la surproduction d’une électricité produite pour l’autoconsommation, sous certaines conditions.
Cette opportunité n’est pas applicable aux panneaux solaires plug and play.
En effet, outre la nécessité de disposer d’un compteur Linky, vous devez justifier de la pose de vos panneaux par un professionnel qualifié RGE avant de signer un contrat avec EDF.
Cependant, cette possibilité peut inciter à opter pour des installations plus puissantes et parfois financées.

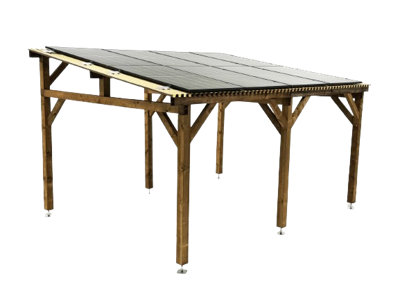

Parmi ces solutions figurent le carport solaire et les panneaux de toiture.
Les différents carports solaires.
Les différents types de panneaux solaires plug and play
Nous l’avons vu dans ce guide, l’installation de panneaux solaires plug and play dans le jardin est simple et rapide. À cette solution s’ajoutent d’autres possibilités et d’autres options qui vous permettent de profiter d’une électricité écologique et gratuite.
- Les panneaux solaires flexibles à transporter
Pour accompagner un besoin nomade ou ponctuel, vous pouvez utiliser des panneaux solaires plug and play flexibles et transportables.
Ces panneaux pliables d’une puissance de 150 Watts environ peuvent recharger une station électrique qui servira à alimenter un équipement en camping, l’éclairage d’un van aménagé ou d’un camping-car par exemple.

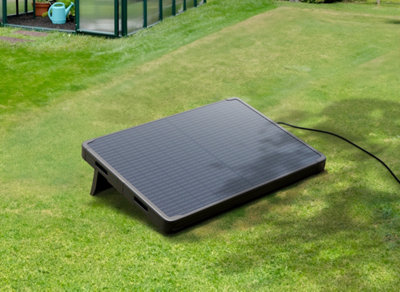

- Le panneau solaire simple
On parle de panneaux solaires simples ou monofaciaux pour qualifier les panneaux solaires qui possèdent des cellules photovoltaïques sur un seul de leur côté.
Obligeant donc celui qui l’installe à s’assurer que cette face active soit aussi exposée que possible à la lumière du soleil.
Il s’agit aujourd’hui de la majorité des panneaux solaires vendus

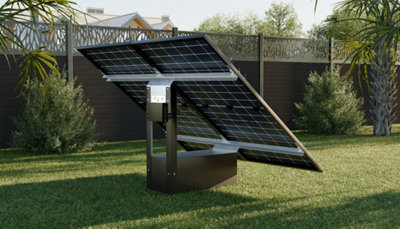

- Le panneau solaire bifacial
Ces panneaux solaires ont leurs 2 faces couvertes de cellules photovoltaïques, ce qui permet de profiter du rayonnement direct et indirect.
La réflexion des rayons solaires sur l’environnement du panneau alimente les cellules pour produire encore plus d’électricité à prix réduit.
Le rendement de ce type de panneaux est donc amélioré lorsqu’ils sont placés sur un sol ou une surface réfléchissante ou blanche.

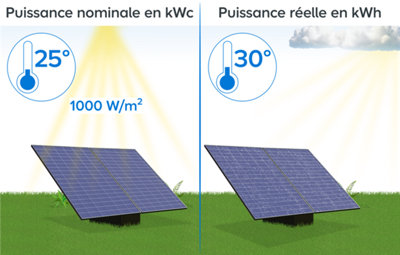

- Différence entre kWh et kWc
La plupart des panneaux solaires plug and play sont accompagnés d’informations liées à la garantie, à l’efficacité et aussi au rendement exprimé en kilowatt crête kWc et non pas en kilowatt heure kWh.
En effet, la donnée de rendement est calculée en fonction de conditions standard. Il s’agit en particulier d’un rendement calculé avec un ensoleillement de 1000 W/m² à 25 °C.
Cette puissance nominale ne tient pas compte de l’emplacement, de la météo, de la présence de nuages et correspond donc à une puissance maximale.
La production en kWh peut donc être inférieure à la puissance nominale en kWc.
- Entretien des panneaux solaires plug and play
La simplicité de mise en œuvre des panneaux solaires plug and play s’accompagne d’une facilité d’entretien et de suivi. Comme pour toutes les installations photovoltaïques, la garantie de rendement dépend de la propreté des cellules. Il est donc important de débarrasser régulièrement les panneaux des poussières ou pollens qui peuvent se déposer.
Avec les options de prises connectées en Wifi, vous pouvez également surveiller le bon fonctionnement de vos cellules et ajuster l’inclinaison et l’orientation. Le reste est une affaire d’ensoleillement et d’économies avec une électricité à prix réduit.
- Déclarer votre installation photovoltaïque à votre fournisseur d’électricité habituel
Lorsque vous installez un kit de panneaux solaires à des fins d’autoconsommation ou de vente en France, vous devez remplir auprès d’ENEDIS une convention d’autoconsommation depuis votre espace ENEDIS.
Il s’agit d’une simple procédure ne nécessitant pas d’acceptation de la part de votre fournisseur, mais qui assure la conformité réglementaire de votre installation solaire.
Si vous souhaitez vendre votre production électrique, n’oubliez pas de vous renseigner sur le site de EDF OA afin d’établir les contrats nécessaires.
Nos conseillers se tiennent à votre disposition afin de vous apporter tous les conseils dont vous pouvez avoir besoin pour installer vos panneaux solaires.
