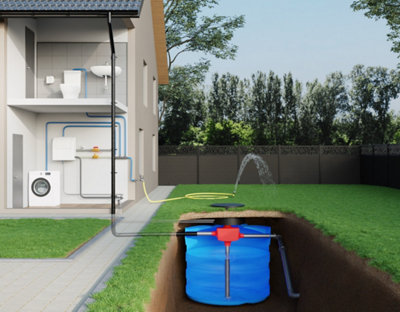

Comment installer un récupérateur d’eau de pluie à enterrer​

Les étapes de l’installation d’un récupérateur d’eau enterré​

La récupération d’eau de pluie est un geste qui permet de préserver l’environnement tout en faisant baisser le prix de la facture d’eau. Les récupérateurs d’eau de pluie à enterrer est un système de récupération des eaux pluviales dont la cuve est enterrée dans le sol du jardin. Equipé d’une pompe immergée, ce type de récupérateur d’eaux pluviales va permettre de récupérer l’eau de pluie qui ruisselle sur le toit de la maison pour le lavage de la voiture, l’arrosage du jardin, mais aussi l’alimentation des éléments internes de la maison comme les toilettes ou la machine à laver.
L’eau de pluie n’est en effet pas une eau potable mais s’adapte parfaitement à ce type d’usage. Les travaux occasionnés pour installer un récupérateur d’eau de pluie enterré sont plus importants et plus onéreux que pour l’installation d’un collecteur d’eau aérien, mais ce système permet de récolter un nombre de litres d’eaux pluviales plus important et de les assigner à un plus grand nombre d’utilisations.

Découvrez à présent notre guide pour savoir comment réussir les travaux d’installation d’un récupérateur d’eau de pluie à cuve enterrée dans votre jardin.



Comment installer un récupérateur d’eau de pluie à enterrer​Comment installer un récupérateur d’eau de pluie à enterrer​Comment installer un récupérateur d’eau de pluie à enterrer​Comment installer un récupérateur d’eau de pluie à enterrer​

Installer un récupérateur d’eau de pluie à enterrer pas à pas

Quelles sont les grandes étapes d’installation d’un récupérateur d’eau de pluie enterré ?

L’installation d’un récupérateur d’eau de pluie enterré nécessite 7 étapes :
- Le choix de l’emplacement de la fosse
- Le creusement de la fosse
- L’installation du réservoir
- Le remblayage
- L’acheminement de l’eau
- La pose du filtre suspendu
- La fin de l’installation du récupérateur d’eau


Découvrez en vidéo comment installer un récupérateur d’eau de pluie enterré dans votre terrain :

Quel est le matériel nécessaire pour installer une cuve enterré ?

Pour installer un récupérateur d’eau de pluie dans le jardin de votre maison, vous aurez besoin du matériel suivant :


- Kit réservoir et collecteur
- Pistolet à silicone
- Mastic silicone
- Niveau à bulle
- Perceuse
- Mètre
- Pelle
- Brouette
- Sangles

Pour votre sécurité, veillez à vous équiper de :

- Gants
- Vêtement de travail
- Lunettes de protection

La bonne info

Les travaux pour installer une cuve de récupération des eaux de pluie sont assez importants.
Nous vous conseillons de vous rapprochez de notre service de location de matériel pour louer un mini-pelle afin de vous éviter de creuser à la main un trou assez important, ainsi que les tranchée pour faire passer les tuyau PVC. Pour cela, rendez-vous sur cette page et dans votre magasin Castorama.

Avant tout, pour savoir quel volume de cuve choisir selon vos besoins, Castorama a développé un outil de calcul qui va vous aidez à faire le bon choix. Cliquez sur le bandeau ci-dessous pour accéder à notre outil :

Déterminer le type et la capacité de votre récupérateur d'eau de pluie

L’installation étape par étape d'un récupérateur d’eau de pluie enterré

Le choix de l’emplacement

Étape 1 : Le choix de l’emplacement

Avant tout, vous devez définir où vous allez installer votre cuve.

Veillez à choisir, pour installer votre récupérateur d’eau enterré, un endroit sans passage de gaines ou de fils électriques et où aucun véhicule ne passe au-dessus du réservoir.

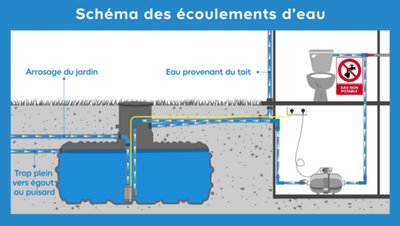

Schéma des écoulements d’eau depuis la gouttière vers le récupérateur et ensuite vers la maison et le jardin.

Pour vous aider à bien comprendre comment va fonctionner la récupérateion de l'eau de pluie et la redistribution, voici le schéma des écoulements d’eau depuis la gouttière vers le récupérateur et ensuite vers la maison et le jardin.

Un rappel, vous pouvez, bien sûr, choisir de ne pas vous servir de votre cuve pour alimenter l'intérieur de votre maison et conserver toute cette eau de pluie pour votre jardin.

C'est à vous de bien définir vos besoins.

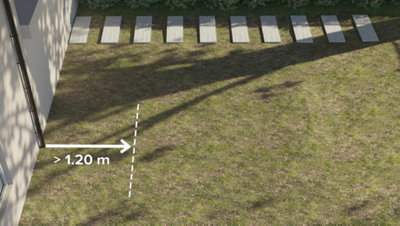

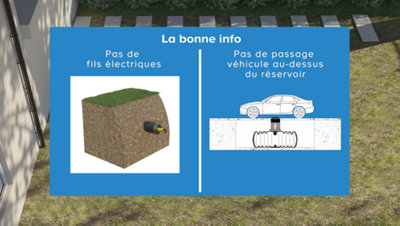

L’emplacement du terrain auquel vous allez installer votre la cuve de votre récupérateur d’eau de pluie doit se situer à 1,20 mètres minimum de la maison

L’emplacement du terrain auquel vous allez installer votre la cuve de votre récupérateur d’eau de pluie doit se situer à 1,20 mètres minimum de la maison.

Veillez cependant à ne pas installer votre système de récupération d’eau trop loin de la maison afin de réduire la longueur des tranchées à creuser.

La bonne info

Reportez-vous toujours à la notice d'installation du fabricant de votre produit.
Sur certains modèles, l'ordre et la technique de pose peuvent être différents.
C'est toujours cette notice qui doit être la référence.

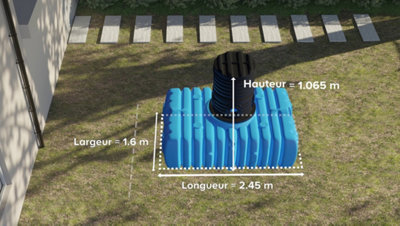

Prenez ensuite les mesures du réservoir de votre collecteur d’eau de pluie

Prenez ensuite les mesures du réservoir de votre collecteur d’eau de pluie.

Ici il mesure 2,45 m de long, 1,60 m de large et 1,065 m de haut.

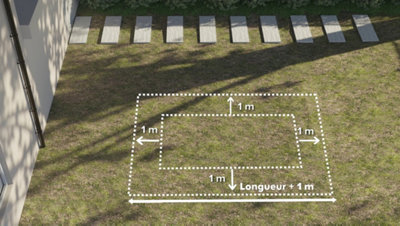

La fosse qui va accueillir la citerne doit mesurer 1 mètre de plus que la cuve du récupérateur de tous les côtés

La fosse qui va accueillir la citerne doit mesurer 1 mètre de plus que la cuve du récupérateur de tous les côtés.

Prévoyez aussi 10 cm de plus que la cuve en profondeur.

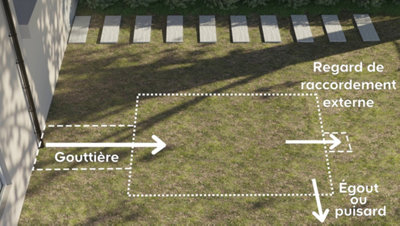

Ce n'est pas tout, il faut aussi prévoir le cheminement de la gouttière au réservoir, et du réservoir au regard de raccordement externe et vers l’égout ou le puisard.

Ce n'est pas tout, il faut aussi prévoir le cheminement de la gouttière au réservoir, et du réservoir au regard de raccordement externe et vers l’égout ou le puisard.

Pour cela, il faudra creuser des tranchées.

La bonne info

Vous trouverez des cuves de plus ou moins grande capacité à choisir selon l’utilisation souhaitée.

N’hésitez à consulter notre simulateur pour calculer le volume de votre récupérateur d’eau de pluie.

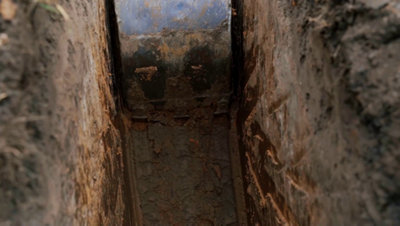

Creusez la fosse et les tranchées

Étape 2 : Creusez la fosse et les tranchées

Pour creuser la fosse destinée à accueillir la cuve du collecteur dans votre terrain, vous pouvez louer une pelleteuse en magasin grâce à notre service de location, en collaboration avec Loxam.

Suivez ce lien afin de découvrir comment procéder pour louer une pelleteuse pour installer un récupérateur d’eau dans votre terrain.

Creusez à la pelleteuse la fosse dans votre terrain pour le réservoir en suivant les mesures prises précédemment dans le jardin.

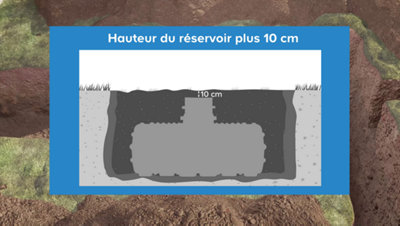

Veillez bien à ce que la profondeur de la fosse soit supérieur de 10 cm à la hauteur totale de la citerne

Veillez bien à ce que la profondeur de la fosse soit supérieur de 10 cm à la hauteur totale de la citerne.

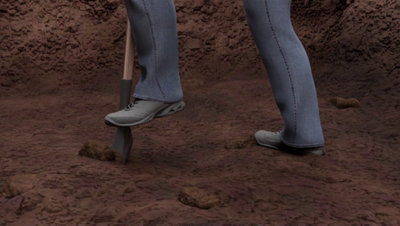

Installez le réservoir dans la fosse

Étape 3 : Installez le réservoir dans la fosse

Une fois la fosse creusée, retirez les pierres et les gravats éventuels afin que le sol sous le réservoir soit le plus plat possible.

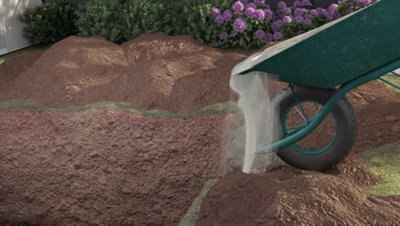

Versez au fond de la fosse une couche de 10 cm de sable, ce qui permettra de renforcer la stabilité de l’ensemble

Versez au fond de la fosse une couche de 10 cm de sable, ce qui permettra de renforcer la stabilité de l’ensemble.

Pour cela, aidez-vous d'une pelle et d'une brouette.

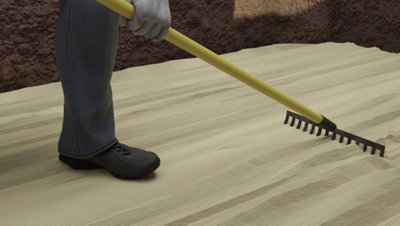

Aplanissez ensuite le fond de la fosse afin d’assurer une bonne stabilité à la cuve de votre récupérateur d’eau de pluie

Aplanissez ensuite le fond de la fosse afin d’assurer une bonne stabilité à la cuve de votre récupérateur d’eau de pluie.

Aidez-vous d'un râteau pour bien étaler le sable.

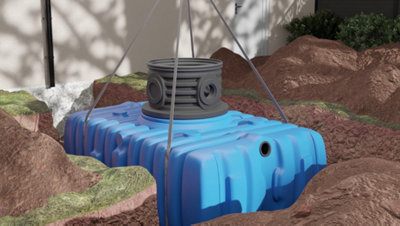

Passez des sangles ou des cordes sous le réservoir et descendez-le dans la fosse afin de le déposer sur le sol sablonneux

Ensuite, vous allez devoir déplacer la cuve.

Passez des sangles ou des cordes sous le réservoir et descendez-le dans la fosse afin de le déposer sur le sol sablonneux.

La bonne info

Si vous n’utilisez pas de machine, 4 personnes seront nécessaires pour descendre la citerne dans la fosse en toute sécurité.

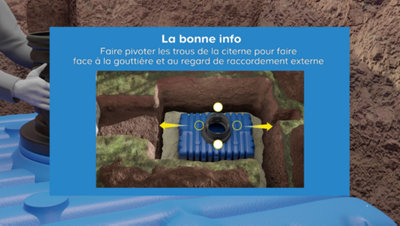

Une fois le réservoir au fond de la fosse, faites pivoter les trous de la citerne afin de les orienter en direction de la gouttière et du regard de raccordement externe

Une fois le réservoir au fond de la fosse, faites pivoter les trous de la citerne afin de les orienter en direction de la gouttière et du regard de raccordement externe.

A l’aide du niveau à bulle, vérifiez le niveau de la cuve de votre collecteur d’eau

A l’aide du niveau à bulle, vérifiez le niveau de la cuve de votre collecteur d’eau.

Modifiez au besoin sa position sur le sol pour assurer une bonne planéité.

Remblayez la fosse

Étape 4 : Remblayez la fosse

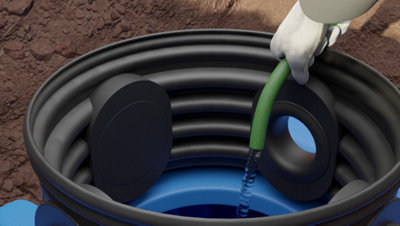

A l’aide d’un tuyau d’arrosage, remplissez à présent le réservoir d’eau.

Ce dernier doit être rempli d’un tiers avant de pouvoir procéder au remblayage.

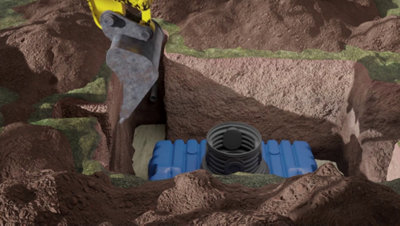

Une fois la citerne remplie d’1/3, il vous suffit de remettre la terre à mi-hauteur dans la fosse à l’aide de la pelleteuse

Une fois la citerne remplie d’1/3, il vous suffit de remettre la terre à mi-hauteur dans la fosse à l’aide de la pelleteuse.

Raccordez la cuve

Étape 5 : Raccordez la cuve

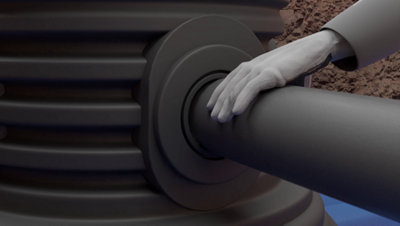

Commencez par installer dans l’un des trous de la citerne le tuyau qui la raccordera ensuite à la gouttière.

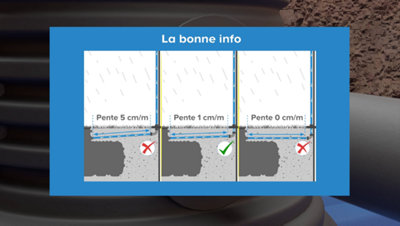

Veillez à bien respecter une pente de 1 cm par mètre afin que les eaux pluviales puissent circuler et s'écouler convenablement

Veillez à bien respecter une pente de 1 cm par mètre afin que les eaux pluviales puissent circuler et s'écouler convenablement.

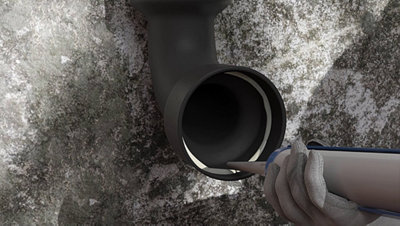

Appliquez ensuite du silicone à l’entrée du tuyau de descente de la gouttière puis étalez-le au doigt

Appliquez ensuite du silicone à l’entrée du tuyau de descente de la gouttière puis étalez-le au doigt.

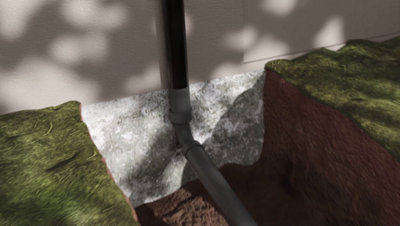

Insérez dans le tuyau de descente de la gouttière le tuyau qui va la raccorder à la cuve du récupérateur

Insérez dans le tuyau de descente de la gouttière le tuyau qui va la raccorder à la cuve du récupérateur.

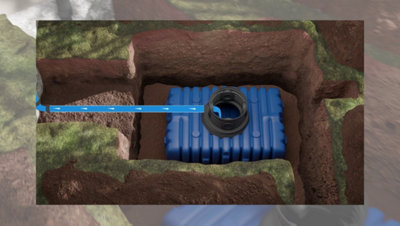

Les eaux de pluie pourront à présent s’écouler depuis le toit de la maison jusque dans le réservoir du récupérateur

Les eaux de pluie pourront à présent s’écouler depuis le toit de la maison jusque dans le réservoir du récupérateur.

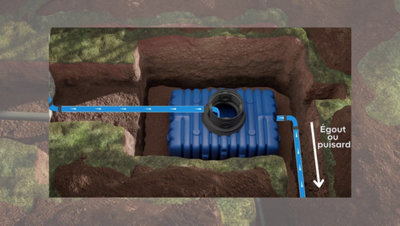

Raccordez à présent au réservoir le tuyau qui conduira ensuite les eaux de pluie en direction de l’égout ou le puisard

Raccordez à présent au réservoir le tuyau qui conduira ensuite les eaux de pluie en direction de l’égout ou le puisard.

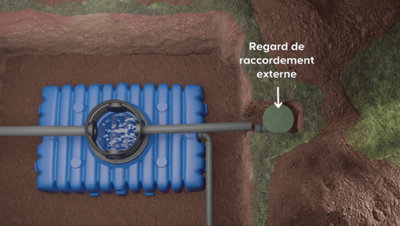

Raccordez enfin le tuyau qui permet de relier la citerne du collecteur au regard de raccordement externe

Raccordez enfin le tuyau qui permet de relier la citerne du collecteur au regard de raccordement externe.

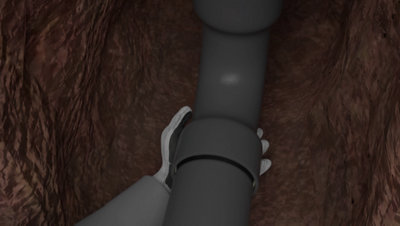

Appliquez du silicone à l’entrée du tuyau qui vient du regard de raccordement externe puis insérez le tuyau et maintenez-le pendant quelques secondes

Appliquez du silicone à l’entrée du tuyau qui vient du regard de raccordement externe puis insérez le tuyau et maintenez-le pendant quelques secondes.

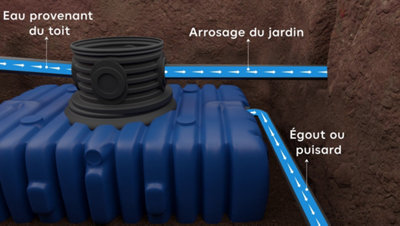

Le trop plein d’eaux pluviales peut à présent s’écouler à travers l’ensemble du dispositif que vous venez de mettre en place

Le trop plein d’eaux pluviales peut à présent s’écouler à travers l’ensemble du dispositif que vous venez de mettre en place.

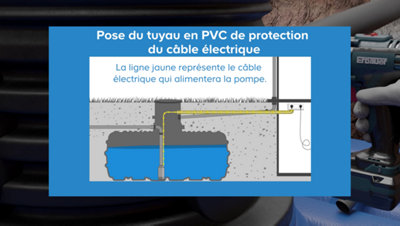

Posez ensuite le tuyau en PVC de protection du câble électrique qui alimentera la pompe à l’intérieur du réservoir

Posez ensuite le tuyau en PVC de protection du câble électrique qui alimentera la pompe à l’intérieur du réservoir.

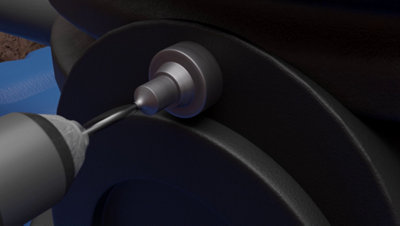

Pour ce faire, commencez par percer la citerne à l’aide d’une scie cloche avant d’y insérer le tuyau en PVC

Pour ce faire, commencez par percer la citerne à l’aide d’une scie cloche avant d’y insérer le tuyau en PVC.

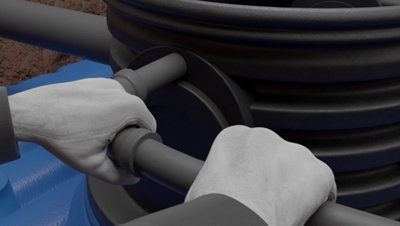

Ajoutez ensuite du silicone dans le tuyau puis effectuez le raccordement avec celui venant de l’intérieur de la maison

Ajoutez ensuite du silicone dans le tuyau puis effectuez le raccordement avec celui venant de l’intérieur de la maison.

Avant de poursuivre les travaux, coupez l’alimentation électrique de la maison au niveau du tableau général

Attention

Avant de poursuivre les travaux, coupez l’alimentation électrique de la maison au niveau du tableau général.

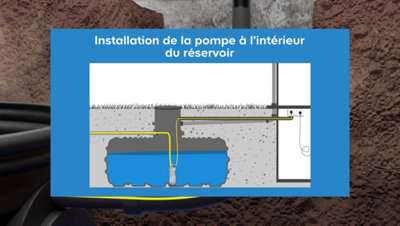

Pour l’installation de la pompe à l’intérieur du réservoir, commencez par raccorder le câble électrique de la pompe avec la prise électrique en passant le câble dans le tuyau PVC

Pour l’installation de la pompe à l’intérieur du réservoir, commencez par raccorder le câble électrique de la pompe avec la prise électrique en passant le câble dans le tuyau PVC.

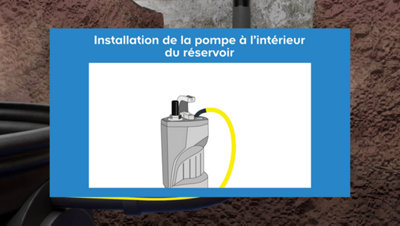

Choisissez le raccord cannelé qui correspond au diamètre du tuyau et fixez le raccord cannelé à la pompe

Choisissez le raccord cannelé qui correspond au diamètre du tuyau et fixez le raccord cannelé à la pompe.

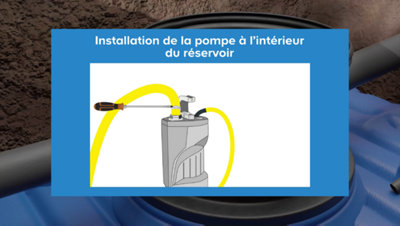

Fixez le collier de serrage au tuyau

Fixez le collier de serrage au tuyau.

Fixez le tuyau au raccord cannelé puis serrez enfin la vis du collier de serrage.

Une fois ces étapes réalisées, vous pouvez à présent immerger la pompe dans le réservoir du collecteur d’eau de pluie.

Vous pouvez maintenant remettre en route l’alimentation électrique du tableau.

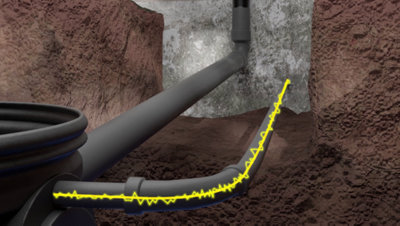

Le fil électrique qui permet d’alimenter la pompe du récupérateur d’eau est à présent protégé correctement

Le fil électrique qui permet d’alimenter la pompe du récupérateur d’eau est à présent protégé correctement.

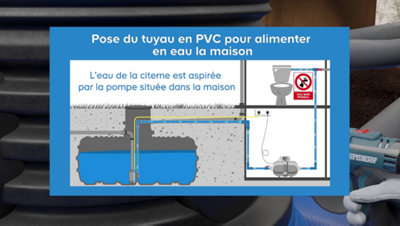

Si vous souhaitez utiliser l’eau de pluie dans la maison, il faut poser le tuyau de raccordement en PVC

Si vous souhaitez utiliser l’eau de pluie dans la maison, il faut poser le tuyau de raccordement en PVC.

L’eau sera alors aspirée par une autre pompe située dans la maison.

La bonne info

Si votre projet est de raccorder votre système de récupération d’eau au réseau d'assainissement collectif, donc pour un usage de l’eau de pluie récupérée à l’intérieur de la maison (hors eau potable), il est alors obligatoire de déposer une déclaration d'usage en mairie.

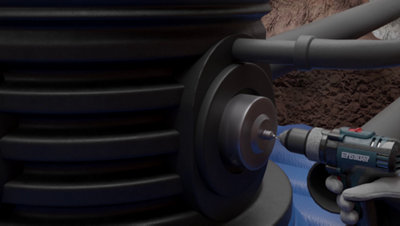

Dans un premier temps, vous devrez percer la citerne du collecteur avec un scie cloche, dans le trou prévu à cet effet

Dans un premier temps, vous devrez percer la citerne du collecteur avec un scie cloche, dans le trou prévu à cet effet.

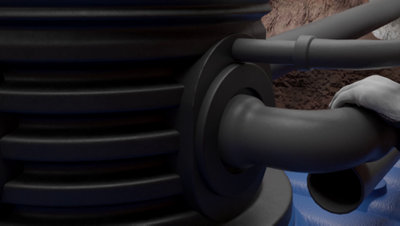

Appliquez ensuite du silicone dans le trou que vous venez de percer avant d’y insérer le tube coudé

Appliquez ensuite du silicone dans le trou que vous venez de percer avant d’y insérer le tube coudé.

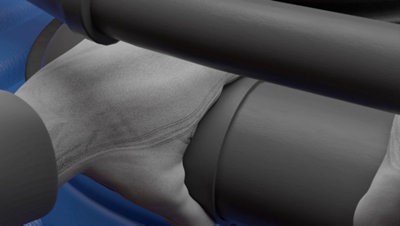

Toujours en utilisant du silicone, effectuez ensuite le raccord entre le tube coudé et le tuyau qui vient de la maison

Toujours en utilisant du silicone, effectuez ensuite le raccord entre le tube coudé et le tuyau qui vient de la maison.

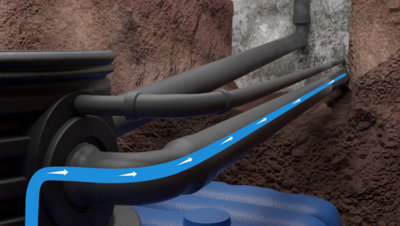

Les eaux pluviales récupérées dans le réservoir pourront à présent circuler depuis ce dernier jusque dans la maison

Les eaux pluviales récupérées dans le réservoir pourront à présent circuler depuis ce dernier jusque dans la maison.

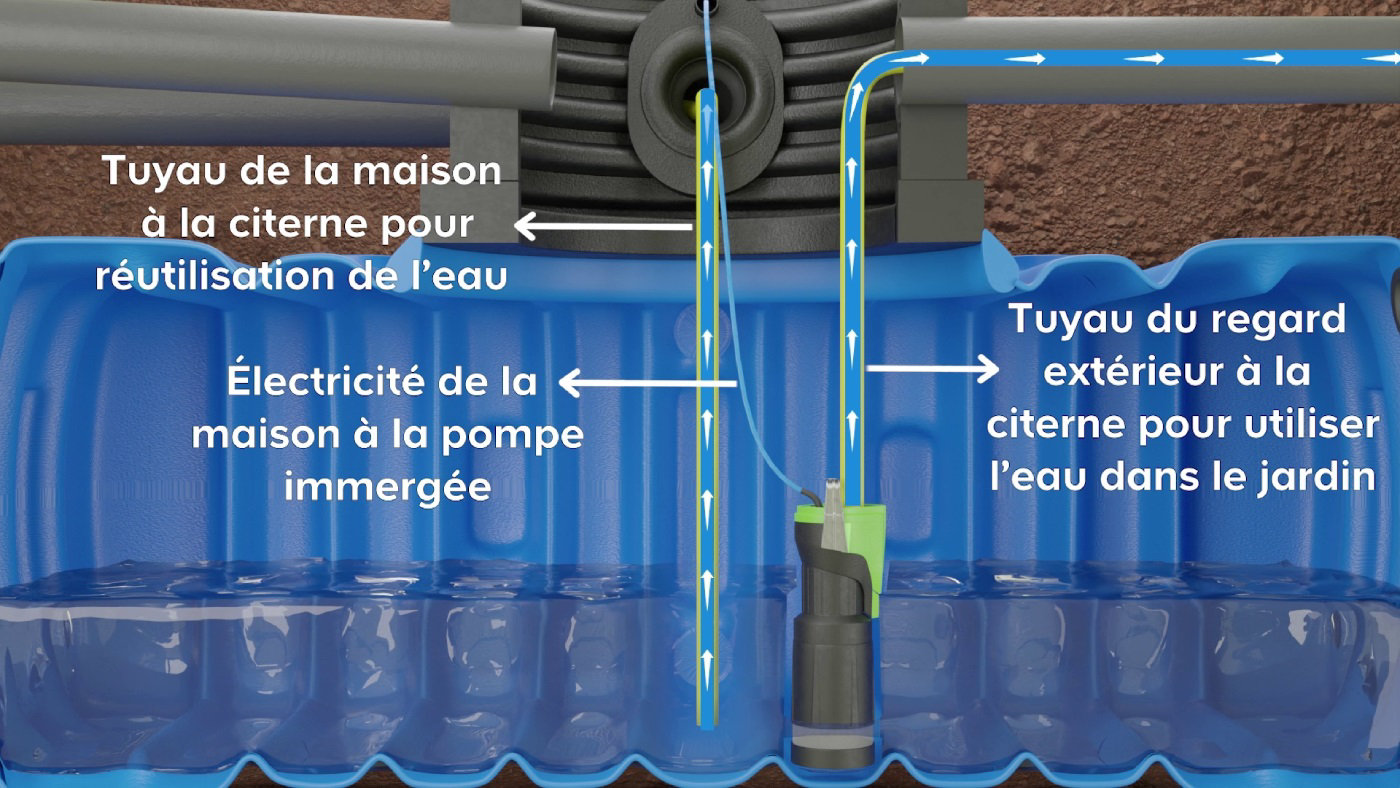

Les eaux de pluie récupérées dans la citerne pourront donc à présent être réutilisées aussi bien dans la maison que pour l’arrosage du jardin.

Les eaux de pluie récupérées dans la citerne pourront donc à présent être réutilisées aussi bien dans la maison que pour l’arrosage du jardin

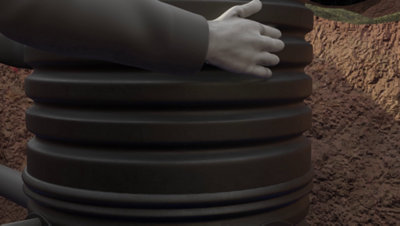

Posez le filtre suspendu

Étape 6 : Posez le filtre suspendu

Commencez par installer une colonne montante sur le dessus du réservoir afin que sa surface corresponde avec le sol.

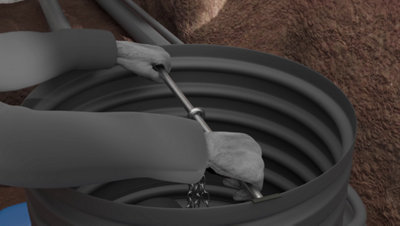

Insérez ensuite le filtre à l’intérieur de son panier, dans la rehausse que vous venez de mettre en place

Insérez ensuite le filtre à l’intérieur de son panier, dans la rehausse que vous venez de mettre en place.

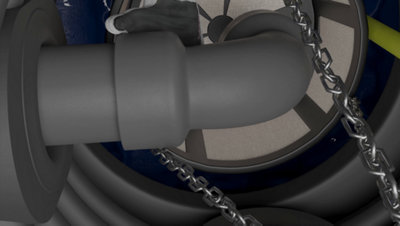

Ajoutez enfin un connecteur en L qui va s’assurer que l’eau de pluie s’écoule bien dans le filtre sans être directement renversée dans le réservoir

Ajoutez enfin un connecteur en L qui va s’assurer que l’eau de pluie s’écoule bien dans le filtre sans être directement renversée dans le réservoir.

Finnissez l'installation

Étape 7 : Finnissez l'installation

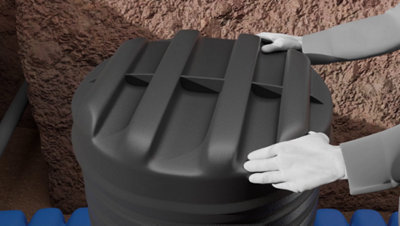

Afin de terminer l’installation du récupérateur d’eau enterré, commencez par mettre en place le couvercle de la rehausse.

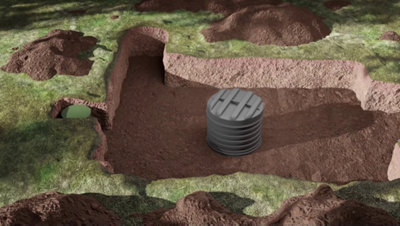

A l’aide de la pelleteuse, remplissez ensuite la fosse avec de la terre, jusqu’au-dessus des tuyaux de raccordement

A l’aide de la pelleteuse, remplissez ensuite la fosse avec de la terre, jusqu’au-dessus des tuyaux de raccordement.

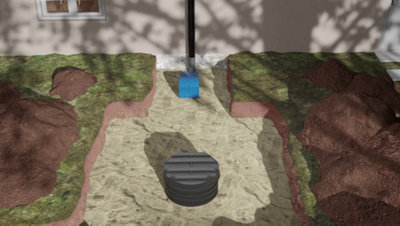

Vous devrez ensuite recouvrir l’ensemble des tuyaux en PVC avec une épaisseur de sable de 10 à 20 cm

Vous devrez ensuite recouvrir l’ensemble des tuyaux en PVC avec une épaisseur de sable de 10 à 20 cm.

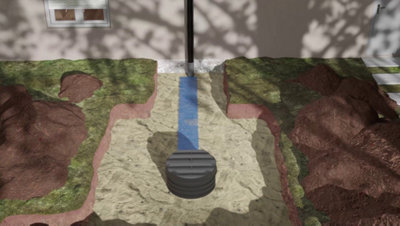

Afin de repérer facilement l’emplacement des tuyaux, déroulez sur le sable un filet de signalisation de couleur bleue, à une distance de 30 cm des tuyaux

Afin de repérer facilement l’emplacement des tuyaux, déroulez sur le sable un filet de signalisation de couleur bleue, à une distance de 30 cm des tuyaux.

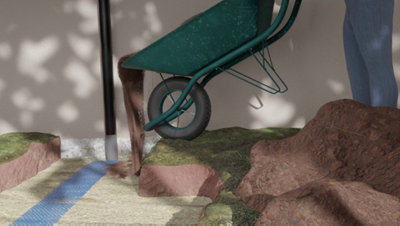

Vous pourrez ensuite finir de reboucher la fosse avec de la terre de jardin fine dont vous aurez pris soin de retirer les pierres

Vous pourrez ensuite finir de reboucher la fosse avec de la terre de jardin fine dont vous aurez pris soin de retirer les pierres.

Tassez bien la terre en surface.

La bonne info

La terre qui restera après avoir terminé de remblayer la fosse pourra être utilisée dans le jardin ou bien évacuée.

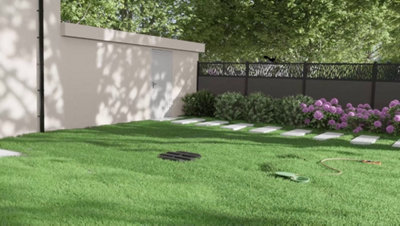

Vous avez à présent la possibilité de planter du gazon au-dessus du récupérateur d’eau de pluie dont l’installation est maintenant terminée

Vous avez à présent la possibilité de planter du gazon au-dessus du récupérateur d’eau de pluie dont l’installation est maintenant terminée.

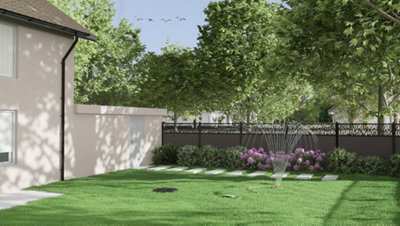

Ce système va vous permettre d’alimenter certains éléments de la maison en eau ainsi que l’arrosage automatique de votre jardin

Ce système va vous permettre d’alimenter certains éléments de la maison en eau ainsi que l’arrosage automatique de votre jardin.

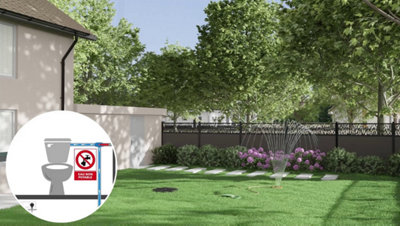

Rappelez-vous que l’eau de pluie n’est pas potable. Elle ne peut être utilisée que pour alimenter la WC ou la machine à laver

Rappelez-vous que l’eau de pluie n’est pas potable. Elle ne peut être utilisée que pour alimenter la WC ou la machine à laver.
